Mengenal Alat-Alat untuk Audit Struktur Bangunan
Audit struktur bangunan mengandalkan berbagai alat pengujian non-destruktif (NDT) dan survei untuk mengevaluasi kekuatan material tanpa merusak bangunan — mencakup Hammer Test, Infrared Thermography, Ground Penetrating Radar (GPR), Ultrasonic Pulse Velocity (UPV), Total Station, Core Drill Test, dan Rebar Scanner. PT. Kinarya Kompegriti Rekanusa menggunakan kombinasi alat ini sesuai kebutuhan spesifik tiap proyek.
Bangunan yang kokoh dan aman merupakan keinginan setiap pemilik atau pengguna. Untuk memastikan keberlanjutan keamanan tersebut, audit struktur bangunan menjadi langkah krusial. Dalam artikel ini, kita akan membongkar alat-alat yang digunakan dalam proses audit struktur bangunan — mulai dari fungsi dasarnya hingga kapan masing-masing alat paling relevan digunakan.

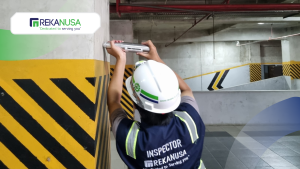

Apa Fungsi Hammer Test dalam Audit Struktur?
Alat ini digunakan untuk mengukur kekuatan tekan dari struktur beton. Dengan cara memukul permukaan beton, konsultan dapat mengevaluasi tingkat kekerasan dan kekuatan beton tersebut. Tes palu menjadi salah satu indikator awal untuk mengidentifikasi potensi kerusakan struktural — biasanya menjadi langkah pertama sebelum pengujian yang lebih mendalam, karena prosesnya cepat, portabel, dan bisa dilakukan pada banyak titik dalam waktu singkat. Namun, hasilnya bersifat indikatif permukaan saja, sehingga sering dikombinasikan dengan metode lain untuk validasi kondisi internal material.
Apa Fungsi Infrared Thermography dalam Audit Struktur?
Untuk mengidentifikasi anomali termal pada bangunan, konsultan menggunakan alat ini. Dengan merekam panas yang dipancarkan oleh permukaan bangunan, termografi inframerah membantu mendeteksi titik panas yang bisa mengindikasikan masalah seperti kebocoran, kelembapan tersembunyi, atau isolasi termal yang buruk. Alat ini sangat berguna untuk mendeteksi masalah yang tidak terlihat kasat mata — misalnya rembesan air di balik dinding atau kebocoran atap yang belum menampakkan noda visual.
Info Lainnya: Mitos dalam Audit Struktur Bangunan

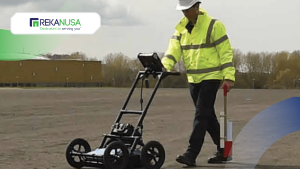

Apa Fungsi Ground Penetrating Radar (GPR) dalam Audit Struktur?
GPR merupakan alat yang bekerja dengan memancarkan gelombang elektromagnetik ke dalam struktur tanah maupun beton. Konsultan dapat mengevaluasi kondisi tanah di sekitar pondasi bangunan untuk menilai daya dukung tanah dan mendeteksi potensi retakan atau kelemahan struktural. Selain untuk tanah, GPR juga umum dipakai untuk memetakan posisi tulangan besi di dalam beton tanpa perlu membongkarnya — sangat berguna untuk bangunan lama yang kehilangan gambar as-built drawing aslinya.

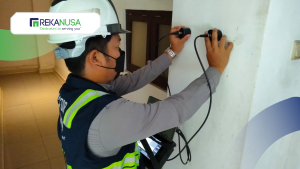

Apa Fungsi Ultrasonic Pulse Velocity (UPV) dalam Audit Struktur?
Alat ini digunakan untuk mengukur kecepatan gelombang ultrasonik dalam material bangunan, seperti beton. Dengan mengukur kecepatan tersebut, konsultan dapat mengevaluasi kepadatan dan kualitas material struktural, memberikan wawasan tentang integritas struktur. UPV juga efektif mendeteksi keretakan internal atau rongga (honeycomb) yang tidak terlihat dari permukaan luar beton — gelombang yang melambat secara signifikan biasanya menandakan adanya cacat internal pada material.

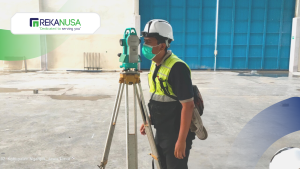

Apa Fungsi Total Station dalam Audit Struktur?
Total station adalah alat survei yang dapat mengukur sudut horizontal dan vertikal, serta jarak horizontal dan vertikal. Alat ini membantu konsultan dalam pemetaan dan pemodelan struktur bangunan, memastikan keakuratan data dan analisis. Total station sangat penting saat auditor perlu memverifikasi apakah dimensi bangunan aktual (misalnya ketinggian lantai atau kemiringan struktur) masih sesuai dengan rencana awal, atau sudah mengalami penurunan/pergeseran seiring waktu.
Apa Fungsi Core Drill Test dalam Audit Struktur?
Berbeda dari metode NDT lainnya, Core Drill Test bersifat semi-destruktif — konsultan mengambil sampel silinder kecil dari beton menggunakan bor khusus, lalu mengujinya di laboratorium dengan mesin tekan (compression test) untuk mendapatkan angka kuat tekan aktual (f’c) yang presisi. Metode ini dianggap sebagai standar acuan (baseline) untuk memvalidasi hasil pengujian Hammer Test atau UPV yang sifatnya masih perkiraan, terutama saat dinas teknis meragukan hasil pengujian non-destruktif semata.
Apa Fungsi Rebar Scanner (Covermeter) dalam Audit Struktur?
Rebar scanner (covermeter) menggunakan prinsip elektromagnetik untuk mendeteksi posisi, diameter perkiraan, dan ketebalan selimut beton (concrete cover) dari tulangan besi di dalam beton. Alat ini lebih ringkas dan cepat dibanding GPR untuk pemindaian permukaan dangkal, sehingga sering dipakai untuk verifikasi cepat sebelum pengeboran core drill, agar mata bor tidak mengenai tulangan besi secara tidak sengaja.
Bagaimana Alat-Alat Ini Dipilih untuk Satu Proyek Audit?
Tidak ada satu alat pun yang mencukupi sendirian — konsultan biasanya mengombinasikan beberapa alat sesuai kondisi bangunan, tujuan audit, dan tingkat kepercayaan data yang dibutuhkan dinas teknis.
Sebagai contoh, untuk audit rutin bangunan yang relatif baru, Hammer Test dan UPV mungkin sudah cukup memberi gambaran kondisi. Namun untuk bangunan lama tanpa dokumen, atau saat pengajuan Sertifikat Laik Fungsi (SLF) memerlukan bukti kuat, kombinasi GPR/Rebar Scanner untuk memetakan tulangan, lalu Core Drill Test untuk validasi laboratorium, menjadi standar yang lebih meyakinkan di mata verifikator SIMBG. Total Station biasanya dijalankan berdampingan sebagai bagian dari proses pemetaan ulang kondisi fisik (as-built) secara keseluruhan.
Dasar Hukum & Referensi:
- PP No. 16 Tahun 2021 tentang Penyelenggaraan Bangunan Gedung — mensyaratkan audit keandalan sebagai bagian proses SLF. (peraturan.bpk.go.id)
- SNI terkait pengujian beton dan struktur (kuat tekan, NDT) sebagai acuan metode dan standar mutu.
Kesimpulan
Mengenal alat-alat untuk audit struktur bangunan merupakan langkah awal dalam memahami kompleksitas dan keamanan bangunan. Dengan teknologi yang terus berkembang, penggunaan alat-alat canggih ini membantu konsultan dalam memberikan penilaian yang akurat, sehingga pemilik bangunan dapat mengambil langkah-langkah preventif atau perbaikan yang tepat waktu. Jangan ragu untuk melakukan audit struktur bangunan secara berkala untuk menjaga keamanan dan ketahanan bangunan Anda.
Info Lainnya: Panduan Lengkap tentang Audit Energi untuk Bisnis dan Lingkungan
